铝按键加工工艺技术

铝质产品近些年受到广大消费者的青睐，主要是有漂亮的外观和金属手感等优点。下面介绍一款铝材小按键的加工工艺技术，如图1所示按键产品为例：

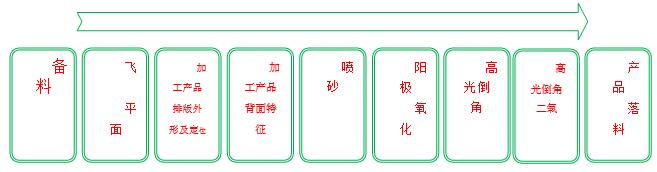

一．如图所示产品加工工艺流程：

二．工序加工中难点克服：

1. 产品排版逃空加工后板的变形，其变形影响下工序加工精度，如高光倒角不均匀，产品厚度不一等问题；

2. 产品落料的良率保证，良率是落料方式和落料治具决定，针对良率保证重点介绍下两个方案：

A. 落料方案1

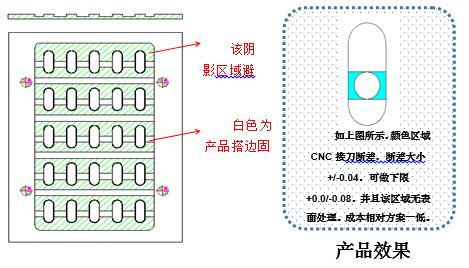

 产品搭边方式，该方案对夹具要求高，产品厚度精度要求高，夹具需要将每个产品夹住不动，这样产品在落料后的品质才能保证，排版方式如图2所示

图2

B. 落料方式2

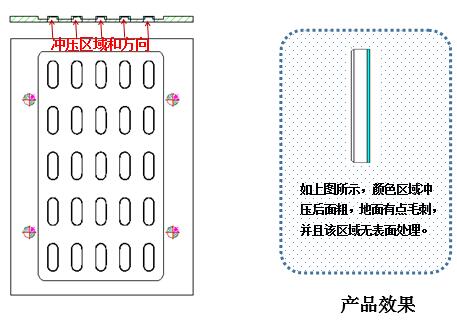

产品冲压落料方式，该方案简单，对位置的精度要求不高，只需做一套简单的冲压落料模具，方案如图3所示


图3

综合所述冲压落料方式的品质，效率，成本，操作性都优越于其他方案。
