梅花槽圆头螺丝毛坯成型过程

利用Deform软件模拟一摸两冲机冷镦螺丝的成型过程，了解成型过程中金属的流动特征。螺丝头型尺寸如下图所示：

图1 梅花槽圆头螺丝毛坯尺寸

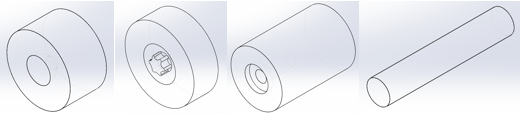

图2 一冲、二冲、主模、坯料3d模型

一  、模拟过程概述：

1：根据螺丝头部的几何尺寸，运用SW软件绘制各模具部件及坯料的三维模型，组成装配体，并输出为.stl格式文件，分别命名workpiece topdie bottomdie。

2：DEFORM前处理，设置模拟控制参数，默认模具模型为刚性材料，坯料为塑形材料。

3：DEFORM运算

4：DEFORM后处理，观察模拟过程中材料的流动特征，观察内部应力、应变分布状态。

二 、 观察坯料变形过程

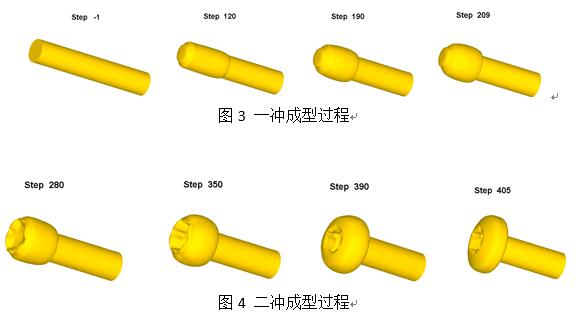

三  观察最大应力分布、

图示为模拟结束后的应力分布。可以看出，应力数值最大的位置出现在螺丝头部，此处坯料径向和轴向尺寸变化比较大，呈现出径向比较大的张应力，轴向比较大的压应力。坯料底部则是比较大的压应力；。

图5 应力分布图

四 、流动网格分析

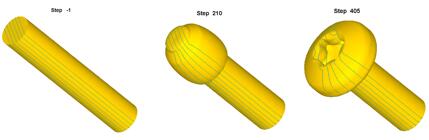

图6流动网格
