自动车床的介绍及加工原理

走心式自动车床的加工过程：是通过简夹夹住加工材料，材料向前走动，而刀具不动，通过刀具的直线运动或摇摆运动来加工零件。走刀式自动车床的加工过程：是用简夹夹住工件，通过车刀前后左右移动来加工工件。

自动车床在机械加工中有其特殊的加工地位，但真正要认识它，还需要一个过程。这是因为自动车床不同于数控车床，它是采用凸轮作为自动加工源，就需要有一定经验的凸轮设计和调试人员，才能更好地操作和使用自动车床，这也限制了自动车床的发展。车床使用两种凸轮：其一为圆筒状形态，将其端面加工成种种形态后，使凸轮回转，通过传动连杆和摇臂连接，将凸轮的回转运动变为刀架的直线运动。此凸轮称为碗形凸轮，主要用于切削加工件的轴向切削方向。

另一种是圆板状形态，将其外周加工成所需的形状，然后通过与刀架连接的传动杆，将凸轮的回转运动变成刀具的直线运动；此凸轮主要用于加工件的径向切削方向。将这两种凸轮的左右、前后运动合成，就能使刀具形成倾斜或曲线的方向行走。凸轮式自动车床加工，是以五组刀具，两根尾同时进行切削加工，在车削外径时，可以同时进行钻孔、倒角、切槽等加工工序，其加工速度是凸轮转一圈，加工完一个零件。由于其加工过程是多刀同时进行切削，加工速度相当快，如加工外径5mm，长度5mm的M2小型铜螺母，须进行车削外径，外径滚压斜纹花，钻孔，螺纹内孔两头倒角，攻螺纹等多道工序，加工一个零件只须3秒钟。

走刀式自动车床还带有两根尾轴，可用钻尾夹装夹钻头，丝攻，板牙，进行钻孔、攻内丝、套外丝的加工。此类自动车床带有一个重锺式简易的自动送料机构，一次装一根不超过3米的棒料。加工过程自动送料，料完自动停车并报警。

凸轮机特点

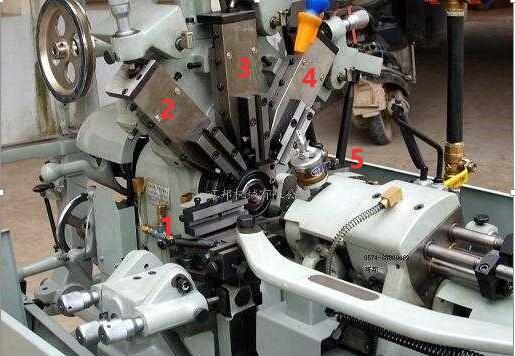

一、凸轮式动车床装有5把刀、刀架按顺序为1号、2号、3号、4号、5号刀每组刀具架可装1-2把刀，1号与5号是车削外径，2、3、4主要是切槽、倒角、切断等工序。2根尾轴、2支钻头和1支丝锥、1只板牙同时进行切削加工，并可同时进行攻牙、铣牙、板牙、压花等加工。无需手工操作，复杂零件可同步进行车外圆、球面、圆锥面、圆弧面、台阶、割槽、压花、钻孔、攻丝、板牙、切割等工序，全过程经一次加工即可完成。

二、尺寸控制精度高：机床主轴精度可达0.003mm、滑块微调由千分尺控制，尺寸控制精度可达0.005mm、主轴转速2000-8000RPM之内。切削进刀量最小可控制到0.005，零件的粗糙度（铜件）最小可达Ra0.04-0.08。

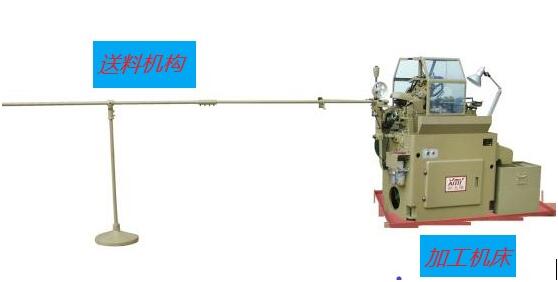

三、自动送料：送料机构自动向主轴送料，料完自动停车报警，加工过程无需人工看料，达到了全面自动化的生产制造过程。操作者一人可同时操作多台机。

四、生产效率高：本机床通过凸轮控制加工过程，凸轮每转一个回转即完成一个加工过程。凸轮转速1.0-36转/分钟，可根据不同的加工零件进行调整，每分钟可加工30个零件左右，由于5把刀能同时进行切削加工，加工效率非常高，是一般CNC电脑车床和仪表车床无法比拟的。

五、送料自动化及切削刀具自动行走均使用凸轮来控制。凸轮式自动车床使用两种凸轮：其一为圆筒状形态，将其端面加工成种种形态后，使凸轮回转，通过传动连杆和摇臂连接，将凸轮的回转运动变为刀架的直线运动。此凸轮称为碗形凸轮，主要用于切削加工件的轴向切削方向。另一种是圆板状形态，将其外周加工成所需的形状，然后通过与刀架连接的传动杆，将凸轮的回转运动变成刀具的直线运动；此凸轮主要用于加工件的径向切削方向。将这两种凸轮的左右、前后运动合成，就能使刀具形成倾斜或曲线的方向行走。
